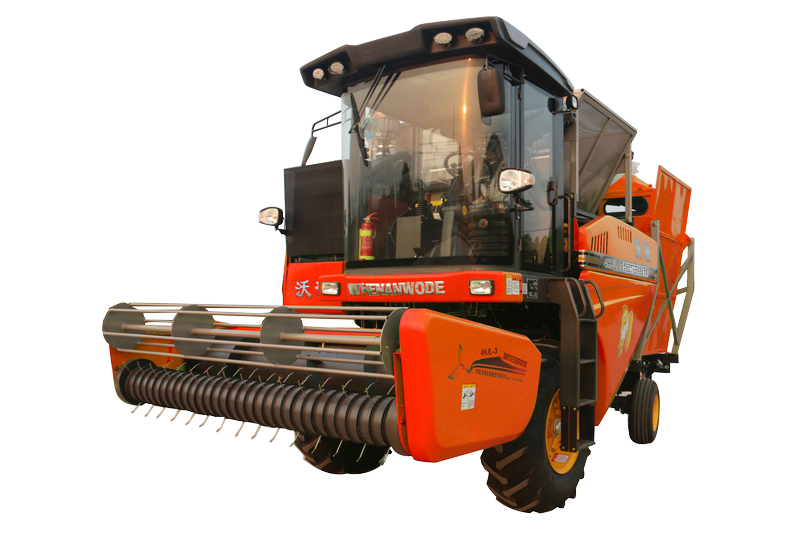

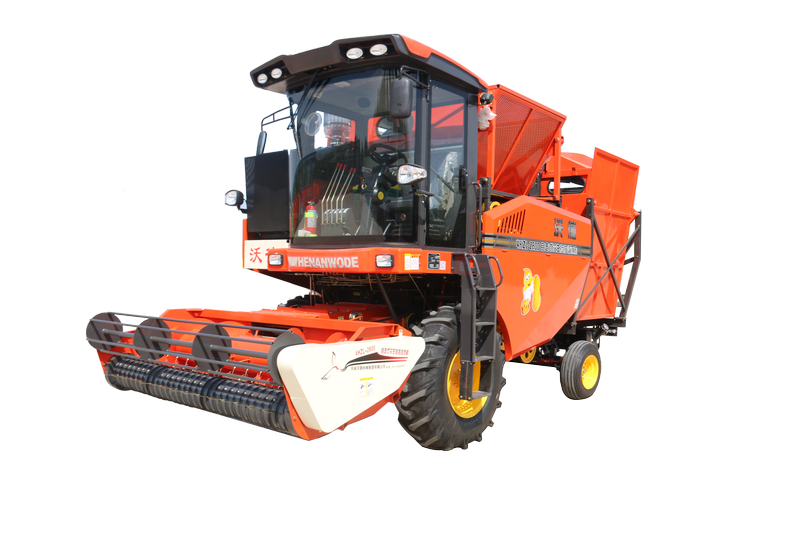

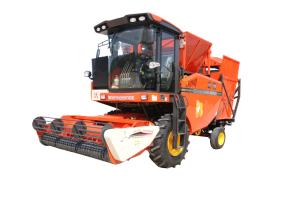

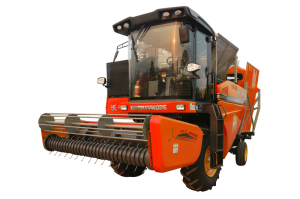

4HZL-2600/4HJL-3/4HJL-3A型系列自走式花生撿拾收獲機
產品用途與適應范圍:
主要用于花生收獲后或晾曬后,在田間一次性完成撿拾、摘果、清選、果裝倉、莖蔓切碎、回收裝箱。適應全國各地花生能夠機收的地塊。作業性能好,結構緊湊、操作維修方便、適應性廣、安全可靠。
產品特點:
1、切碎排草裝置,甩刀莖草切碎氣流排草,降低花生果損失率;提高莖草回收率,資源再利用,節能環保;
2、氣流拋送花生果提升機構,能夠降低花生果破碎率,提高生產率;
3、弧形刀齒式縱向滾筒,摘果性能高,喂入量大,工作效率高,花生果破碎率低;
4、草箱果箱上口,設自動開關機構,降箱自動關閉,避免物料損失卸料自動打開長順無阻,液壓升降,花生果和莖草同時入倉,提高工作效率;
5、凸輪滑軌撿拾器、壓送輥與喂入攪龍,合理優化組合,撿拾完整,損失率低,喂入暢順。
6、弧形葉片清選風機與單層振動篩相組合,重量輕,清選效果好,可靠性高。
7、敞開式輸送帶雜余提升機構,結構簡單,提升長順,再次清選,提高花生果清潔率,降低含雜率;
8、選用國三型發動機,縱向安裝高位前置式,避免發動機易高溫,動力充足,節能降排。
·結構型式:自走式
·配套功率:73.5~80kW
·撿拾臺幅寬:2600mm
·整機質量:5280kg
·外形尺寸(長×寬×高):6580×2780×3350mm
·理論小時生產率:0.33-0.6hm2/h
·果箱容積:2.42m3
·草箱容積:5.3m3
·卸果\卸草離地高度:2300/2120mm
本機主要用于花生收獲機后進行晾曬后,在田間一次性完成撿拾、摘果、清選、果裝倉、莖蔓切碎、回收裝箱等功能。適應全國各地花生能夠機收地塊,作業性能好、結構緊湊,操作維修方便、適應性廣,安全可靠。
產品特點:
1、凸輪滑軌式撿拾器、壓送輥與喂入攪龍,合理優化組合,撿拾更完整,損失率低,喂入更順暢。
2、弧形葉片清選風機與單層振動篩相組合,重量輕,清選效果更好,可靠性更高。
3、采用懸掛式振動篩,運行更平穩,全車振動小,可靠性高。
4、氣流拋送花生果,顆粒歸倉。有效減低花生破碎率,提升生產效率。
5、敞開式輸送帶雜余提升機構,結構簡單、提升順暢,再次清選,提高花生果干凈率,降低含雜率。
6、采用弧形齒式縱向滾筒,摘果效率高,喂入量大,工作效率高、破果率低。
7、果箱出風口采用耐磨橡膠皮,出風口采用橡膠皮簾有效降低花生破果率。
8、切碎排草裝置,甩刀莖草切碎,氣流排草,降低花生果損失率,提高莖草回收率,資源再利用,節能環保。
9、發動機側置,縱向安裝,避免發動機高溫與著火現象。
10、液壓操縱方面可選裝,一種是一桿式操作液壓系統,一種是機械式液壓操縱。
技術參數
型號名稱 | / | 4HJL-3 |
結構型式 | / | 自走式 |
配套發動機額定功率范圍* | kW | 88~96.8 |
配套發動機額定轉速* | r/min | 2400 |
工作狀態外形尺寸 (長×寬×高) | mm | 6580 × 2780 × 3400 |
撿拾結構型式 | / | 彈齒式 |
喂入結構型式 | / | 喂入攪龍式 |
喂入量(全喂入機型) | kg/s | 3 |
撿拾機構工作幅寬 | mm | 2600 |
摘果機構型式 | / | 縱向軸流刀齒式 |
清選機構型式 | / | 弧形葉片橫流式 |
莢果輸送機構型式 | / | 風送 |
軸距/軌距* | mm | 2930 |
前/后輪距* | mm | 1918/1765 |

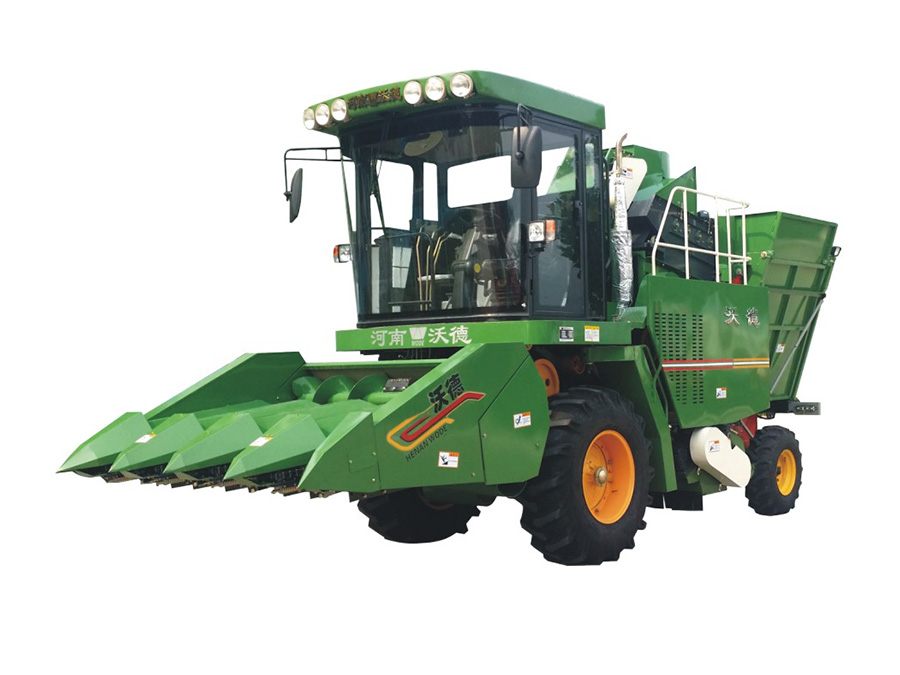

產品特點:

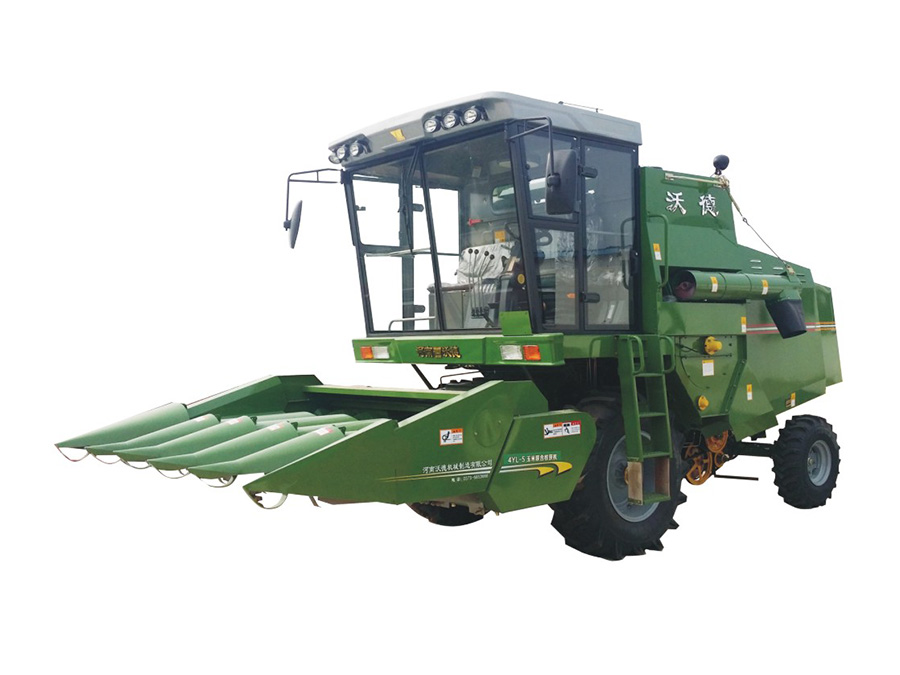

1、本機可一次完成玉米摘穗、剝皮、果穗裝箱、籽?;厥铡⒔斩挿鬯檫€田等工作。
2、本機設計新穎,結構緊湊合理,操作方便,動力強勁,實用性強。
3、選用雙開式駕駛室,簡單舒適、方便,提高了作業環境。
4、離合制動系統采用機械與靜液壓相結合的方式,操作方便且性能良好。
5、轉向橋采用小麥?zhǔn)盏脑O(shè)計性能,增大了使用強度和安全性能。
6、配置四組剝皮機,進一步提高了收獲效率,且果穗完整,剝皮效果好。
7、配置籽?;厥昭b置,充分回收剝皮過程中的掉粒,顆粒歸倉,使損失降至*低。
8、強升降全液壓式集糧倉,側體位卸糧,省時省力,大大提高作業效率。
9、糧箱和倒車,選用電子可視影像監控系統。
產品特點:
1、該產品采用“半喂入”技術,在田間將玉米果穂喂入脫粒室,進行脫粒、清選成干凈的籽粒。破碎率和損失率低,適時收獲不染色,含雜物少。
2、玉米聯合收獲機采用雙邊傳動,扭矩小,收獲速度快,作業效率和可靠性更高。
3、該產品輸送槽傳動設有安全離合器,大大提高了保護機器安全性,使故障率降到低,調整維修方便。
4、采用液壓無*變速行走系統,實現一桿式操作。
5、融合機電光液一體化,實現自動監視,聲光報警等功能。
6、該產品可與小麥聯合收割機互換割臺使用,真正實現一機兩用,經濟效益翻倍效果。

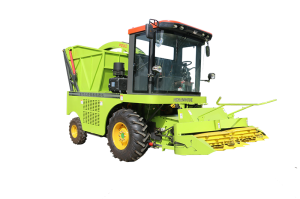

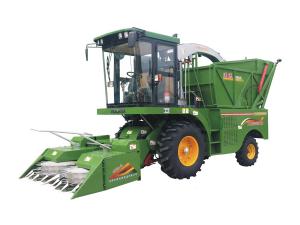

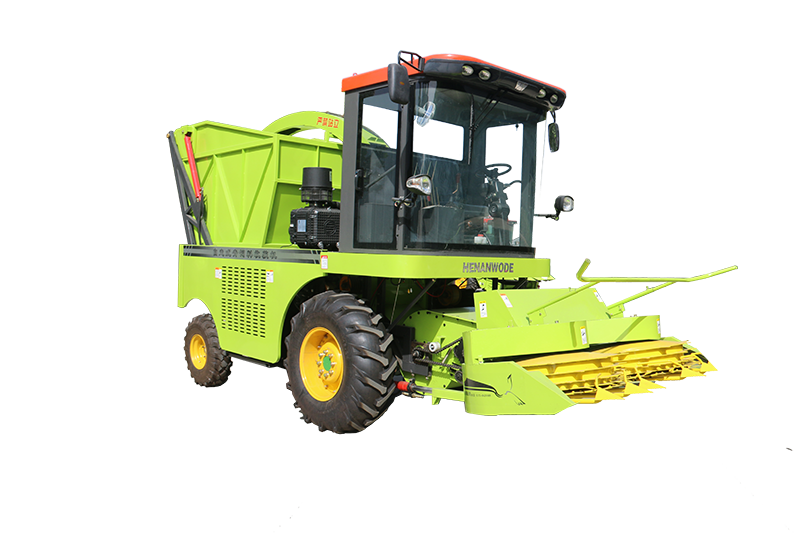

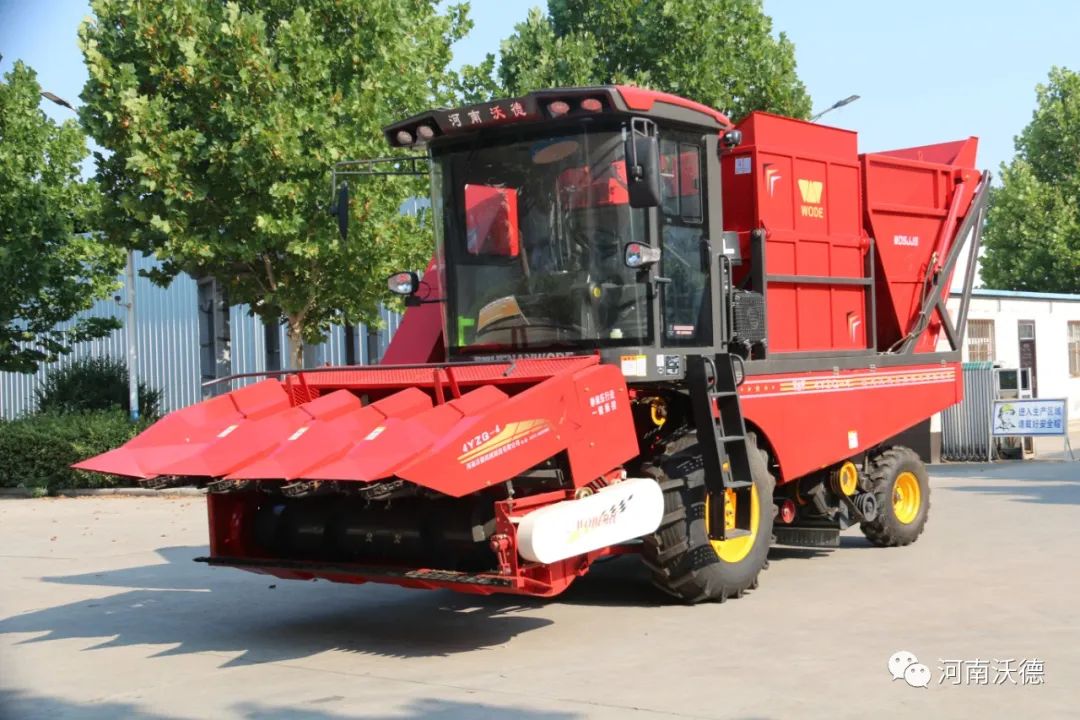

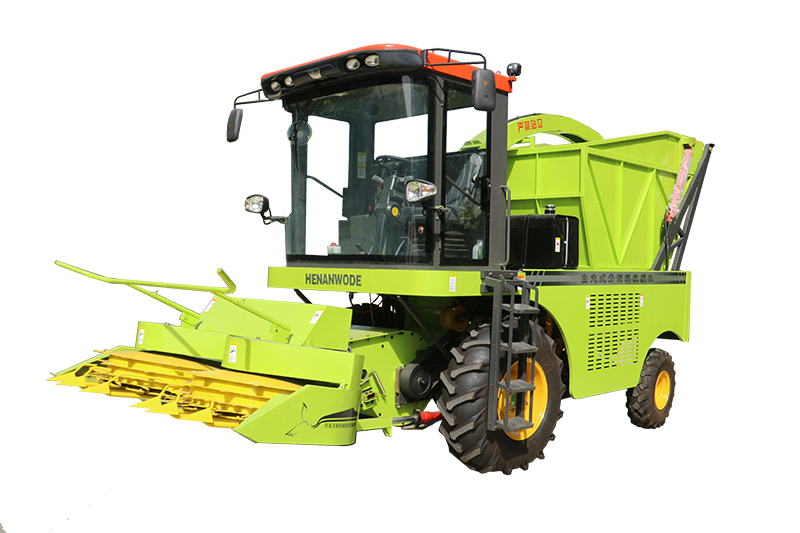

沃德4YZQ-4型自走式穗莖兼收玉米收獲機
本機可以一次完成摘穗、輸送、剝皮、果穗收集、自動卸糧、秸稈切碎、拋送、回收至秸稈箱等功能。
產品特點:
1、 采用高低式拉莖輥,拉莖輥采用勾筋式,加大拉莖能力,增強牽引拉莖的流暢性,大大減少輸送槽的含雜率,減少了剝皮機的工作壓力,提高了剝皮機的剝凈率。使整機作業更加流暢,可靠性更高;
2、 割茬高度低,收獲效率高。
3、 剝皮機采用國家**技術,采用了4組16輥剝皮機,剝皮機采用平輥式剝皮輥,全橡膠式剝皮輥,星輪壓送方式。大拋送輥,拋送距離更遠,果箱充滿度更好。
4、 根據用戶需求,切碎輥機構,多級可調飼料長度質量,操作快捷方便;
5、 采用輸送槽與切碎輥連體機構,鏈接更牢固拆裝更方便;
6、 切碎輥機構采用人字排列,切碎飼料均勻;
7、 采用人字葉片風機拋送機構,噴吐飼料更加強勁超遠超高;
8、 車輛配帶集草箱,方便回收開行及地頭收割;
9、 拋射筒多節運動,液壓升降和旋轉,更加方便一人操作草箱和隨車集收飼料
10、 整機可以互換割臺,輸送機構不變,可更換幅寬2600mm青貯機割臺。也可以更換滾刀式割臺,專一收割玉米籽粒機收獲過的玉米秸稈。
技術參數
規格型號 | 4YZQ-4 |
收割行數 | 4行 |
發動機功率 | 154Kw |
外形尺寸(長X寬X高mm) | 7520×2800×3680 |
整機質量 | 7000kg |
割茬高度 | ≤120 |
收獲效率 (公頃/小時) | 0.35~0.70 |
卸草高度 | 3.29 |
卸果高度 | 2.3 |
行距 | 500~750 |
工作幅寬 | 2600 |
